Как провести слаботочные сети: телевидение, интернет и домофон

Слаботочка как нервная система дома: с чего начать проектирование

Представьте, что силовые кабели — это мышцы здания, а слаботочные линии — его нервные окончания, передающие сигналы от глаза (камеры) к мозгу (роутеру) и обратно к рукам (домофону). Хаотичная прокладка «как получится» почти гарантированно приводит к помехам на экране ТВ, просадкам скорости и хрипящей трубке вызова. Поэтому ещё на этапе черновой отделки стоит нарисовать единую топологию: где будет стоять щиток, как пойдёт магистраль до каждой комнаты и где расположатся розетки.

Ключевое правило — не смешивать силовые и информационные трассы в одном канале и не экономить на запасе. Один продуманный узел ввода с запасом портов избавит вас от необходимости штробить свежий ремонт через год, когда захочется добавить умный видеодомофон или второй телевизор на кухне.

Медный сердечник против помех: выбираем кабель и трассы

Для интернета и телефонии стандартом остаётся витая пара категории не ниже Cat5e, а под гигабитные каналы и IP-камеры разумнее брать Cat6 с более плотной витой структурой. Коаксиал нужен для спутникового или эфирного ТВ — здесь важен качественный экран и волновое сопротивление 75 Ом. Домофонную линию прокладывают отдельным кабелем с учётом длины шлейфа и типа вызывной панели.

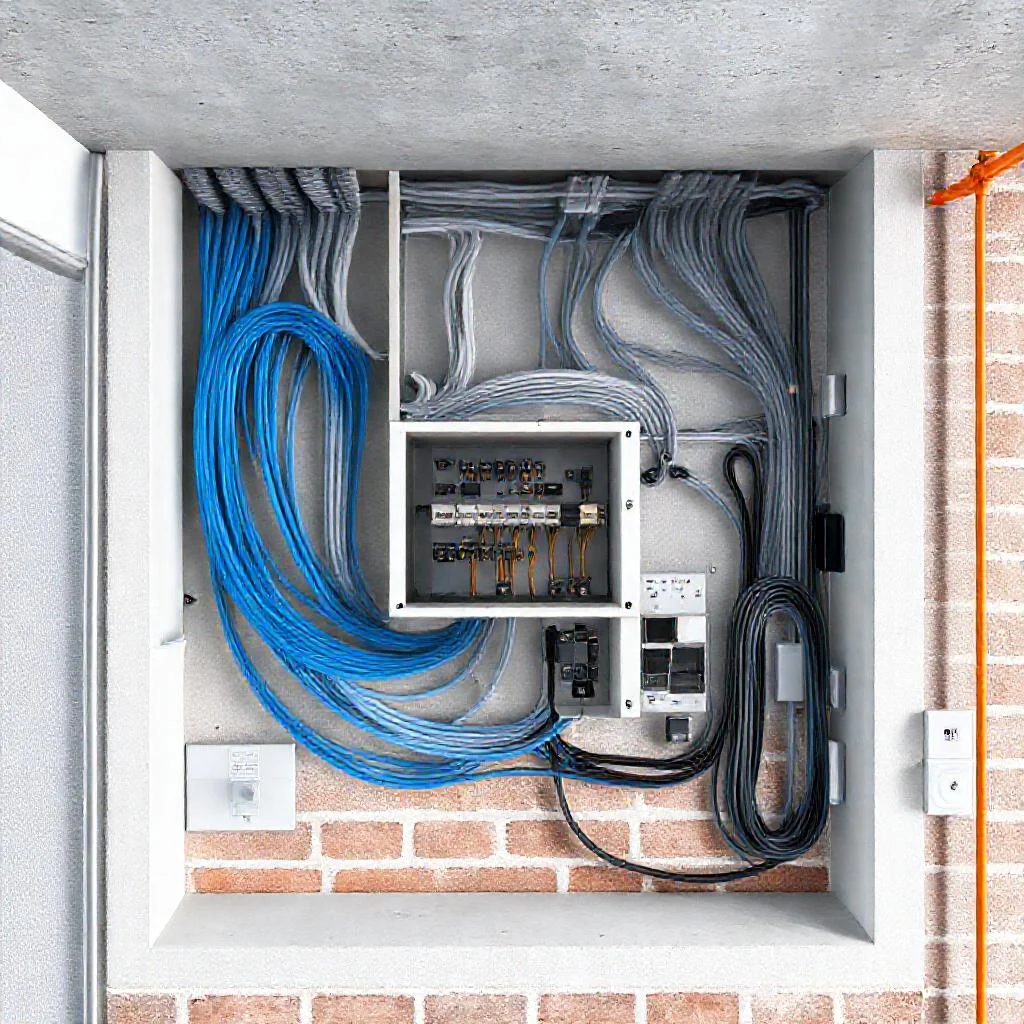

Иллюстрация к статье: Как провести слаботочные сети: телевидение, интернет и домофон

Прокладывайте линии по потолку или в стяжке в гофре, избегая пересечений с проводкой освещения под острым углом. Радиус изгиба не должен быть меньше четырёх диаметров кабеля, иначе медная жила деформируется и параметры сигнала поплывут.

Витая пара Cat5e/Cat6 — для локальной сети, IP-телевидения и видеонаблюдения.
Коаксиальный кабель 75 Ом — для антенного и спутникового сигнала.
Многожильный кабель для домофона — с учётом типа панели и длины трассы.
Оптический кабель — если провайдер заходит по GPON и нужен запас на будущее.

Слаботочная сеть прощает ошибки ровно до момента чистовой отделки — после шпаклёвки любая забытая жила превращается в дорогостоящую проблему.

Щиток и слаботочный узел: точка, от которой всё зависит

Сердце системы — компактный слаботочный щиток, куда сводятся все линии и где размещаются роутер, коммутатор, сплиттеры и блок питания домофона. Его лучше вынести в прихожую или техническое помещение с доступом к электросети и вентиляцией, чтобы оборудование не перегревалось. Заранее предусмотрите место под патч-панель и маркировку каждого кабеля — это сэкономит часы поиска при подключении.

От щитка магистраль расходится «звездой» к каждой комнате, а не шлейфом: так вы сохраняете независимость линий и можете отключать отдельные сегменты без потери остальных. Обязательно оставьте технологический запас кабеля в 20–30 см у каждой розетки — пригодится при переподключении коннекторов.

Розетки, коннекторы и аккуратность монтажа

Слаботочные розетки монтируют в подрозетники на высоте, удобной для мебели и техники: ТВ-розетку часто поднимают к уровню телевизора, а интернет-порт прячут за тумбу. Для наружных вызывных панелей домофона важно предусмотреть герметичный ввод и защиту от влаги, особенно если панель ставится на улице или в тамбуре.

Обжим коннекторов RJ-45 выполняйте по схеме T568B и проверяйте каждый патч-корд тестером — лучше потратить минуту на диагностику сейчас, чем искать обрыв после укладки ламината. Все соединения в щитке фиксируйте на патч-панели, а не скрутками.

Тестирование и сдача сети в эксплуатацию

Перед финишной отделкой прозвоните каждую линию, замерьте уровень сигнала на ТВ-розетках и проверьте скорость в каждой точке через ноутбук. Для домофона протестируйте вызов, аудиосвязь и открывание замка с разных этажей. Зафиксируйте схему разводки в фотоотчёте — через пару лет она станет вашей навигационной картой.

Грамотно спроектированная слаботочка работает незаметно годами: интернет не «падает» в час пик, картинка на телевизоре остаётся чистой, а домофон открывает дверь с первого нажатия. Именно эта невидимая надёжность и есть настоящий показатель качества монтажа.

Сравнение кабелей и параметров монтажа слаботочных сетей

Тип линии	Рекомендуемый кабель	Назначение	Ключевые требования
Интернет и телефония	Витая пара не ниже Cat5e (для гигабита и IP-камер — Cat6)	Локальная сеть, IP-телевидение, видеонаблюдение	Cat6 — более плотная витая структура под гигабитные каналы
Телевидение (эфирное, спутниковое)	Коаксиальный кабель	Антенный и спутниковый сигнал	Качественный экран, волновое сопротивление 75 Ом
Домофон	Многожильный кабель (отдельная линия)	Вызывная панель, аудиосвязь, замок	Учёт длины шлейфа и типа вызывной панели
Оптика (при GPON)	Оптический кабель	Ввод провайдера по GPON	Запас на будущее

Параметры прокладки и монтажа

Параметр	Значение / правило
Совмещение силовых и информационных трасс	Не допускается в одном канале
Способ прокладки	По потолку или в стяжке в гофре
Пересечения с проводкой освещения	Избегать пересечений под острым углом
Минимальный радиус изгиба	Не менее четырёх диаметров кабеля
Технологический запас кабеля у розетки	20–30 см
Схема разводки от щитка	«Звездой» к каждой комнате, а не шлейфом
Схема обжима коннекторов RJ-45	T568B

Частые вопросы о прокладке слаботочных сетей

Можно ли прокладывать слаботочные кабели вместе с силовыми?

Нет, смешивать силовые и информационные трассы в одном канале нельзя — это приводит к помехам на экране ТВ, просадкам скорости и хрипящей трубке домофона. Линии прокладывают раздельно, избегая пересечений с проводкой освещения под острым углом.

Какой кабель выбрать для интернета, телевидения и домофона?

Для интернета и телефонии используют витую пару не ниже Cat5e, а под гигабитные каналы и IP-камеры — Cat6. Для эфирного и спутникового ТВ нужен коаксиальный кабель 75 Ом с качественным экраном. Домофонную линию прокладывают отдельным многожильным кабелем с учётом длины шлейфа и типа вызывной панели.

Где размещать слаботочный щиток и как разводить линии?

Щиток выносят в прихожую или техническое помещение с доступом к электросети и вентиляцией, предусмотрев место под патч-панель и маркировку кабелей. От щитка магистраль расходится «звездой» к каждой комнате, а не шлейфом, — так линии остаются независимыми. У каждой розетки оставляют технологический запас кабеля 20–30 см.

Какой запас кабеля нужен и почему нельзя экономить?

Оставляйте запас в 20–30 см у каждой розетки и предусматривайте свободные порты в узле ввода. Слаботочная сеть прощает ошибки только до чистовой отделки: после шпаклёвки любая забытая жила или нехватка портов превращается в дорогостоящую проблему.

Как проверить слаботочную сеть перед сдачей в эксплуатацию?

До финишной отделки прозвоните каждую линию, замерьте уровень сигнала на ТВ-розетках и проверьте скорость в каждой точке через ноутбук. Для домофона протестируйте вызов, аудиосвязь и открывание замка с разных этажей. Обжим коннекторов RJ-45 выполняйте по схеме T568B и проверяйте патч-корды тестером, а схему разводки фиксируйте в фотоотчёте.
